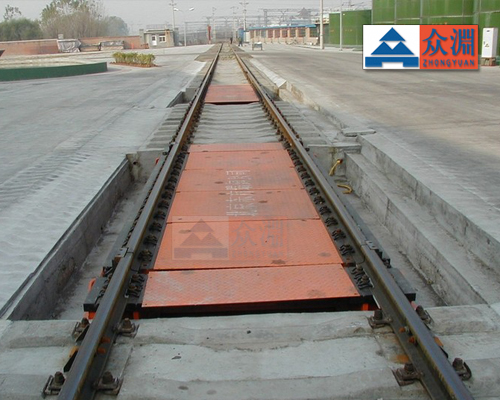

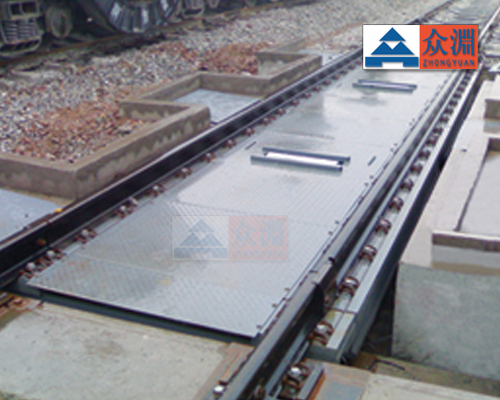

軌道衡，鐵路軌道秤

軌道衡，鐵路軌道秤

上海眾淵****軌道衡，鐵路軌道秤，我們提供上門安裝和后期維修服務。

軌道衡，鐵路軌道秤

技術參數、性能指標
A、技術參數
1)設備名稱：軌道秤(電子秤）；
2)稱重對象：行車、鋼包車
3)傳感器形式:稱重軌傳感器
4)傳感器長度:500mm；
5)傳感器有效計量段：＞250mm
6)傳感器準確度：優于0.3%F.S
7)**稱量：200t；
8)顯示分度值:5、10、20、50、100kg
9)安全過載：150%
10)供電電源：220VAC，50Hz
11)稱量方式：靜態整車計量；
12)稱量精度：0.3%F.S
13)鋼軌型號：43kg/m
14)輸出方式：無線傳輸，儀表顯示、大屏幕顯示；
B、技術特點
1)稱量形式：稱重軌靜態整車稱量。
2)操作方式：儀表顯示操作。
3)系    統：零點自動跟蹤，無線傳輸。
4)傳感器采用國產稱重軌，結構簡單，有效稱量段比長，安裝方便，不需變動大梁結構，溫度范圍寬、密封**潮**護等級**67、過載能力強、長期穩定**。
二、系統描述
1、系統實現過程
本系統適用于車間行車、鋼包車重量的計量，該系統的稱重傳感器將稱重信號傳送到稱重模塊及稱重儀表，稱重傳感器處的稱重模塊采用****的技術，其模塊稱量精度高，****能力強，適用于高磁場、高粉塵等惡劣環境。 稱重儀表及顯示大屏幕時時顯示稱重?cái)?shù)據。計量精度高，穩定性好。示意圖如下：
1.1根據現場實際情況，具體流程如下：
當裝有鐵水的鋼包及車架停在傳感器稱量范圍內稱量數據顯示穩定時，**作員直接按儀表“負秤”鍵，這時儀表顯示“0”，當放完鋼水后直接按儀表“打印”鍵，打印出來的數據是純鋼水重量。
1.2計量取重的信號由司機操作完成（增加無線傳輸模塊）。
1.3稱重儀表與地面服務器之間采用無線通訊方式
1.4大屏幕顯示及時稱量值


稱重系統
1、電源輸入：無線大屏幕，交流220V±10%   50HZ
2、稱重儀表，具有儲存、負秤、置零、打印功能，還可以分爐打印。
3、稱重儀表與地面服務器之間采用無線通訊方式
稱重軌傳感器
傳感器是儀表系統中的關鍵元件，天車秤傳感器的安裝位置一般自然條件均很惡劣，如溫度年變化量**可達70℃，所以要求傳感器具有溫度范圍寬，過載能力強，長期穩定**等特點。結構簡單，安裝維修方便，長期**性高，****能力強。
特點:
材料：合金鋼**，嚴格的質量檢查確保其在**時候都是**的。
精度等級：0.1%
工作電壓范圍：15V
傳感器長度:500mm；
傳感器有效計量段：＞350mm
過載能力：安全過載120%F.S
**過載可達200% 。
**護等級：**67;
工作溫度范圍：-30～+70℃

軌道衡，鐵路軌道秤

上海眾淵保修一年
